活塞式蓄能器

　　1.产品概述

　　活塞式蓄能器属于液压隔离式蓄能器的一种，是液压系统中重要的辅助元件，在辅助电源、吸收脉动、降低噪声、紧急动力源、吸收液压冲击等方面有着非常显著的作用。

　　2.工作原理

　　活塞式蓄能器的工作原理和液气隔离式蓄能器一样，主要利用了气体和液体的压缩性，在气压大的时候，将液体的压力转换气体内能，而当气压下降的时候，将气体内能释放而对外做功。其中，活塞式蓄能器利用活塞将气体和液体隔开，由于活塞和筒状蓄能器内壁之间是密封关系，降低了液体的氧化可能性。

　　3.型号参数

　　① 名称代号：活塞式蓄能器

　　② 连接方式：L-螺纹连接 F-法兰连接

　　③ 公称容量：0.49-250L

　　④ 压力等级：10、20、31.5Mpa

　　⑤ 适用介质：H油液-矿物油、液压油气体-氮气

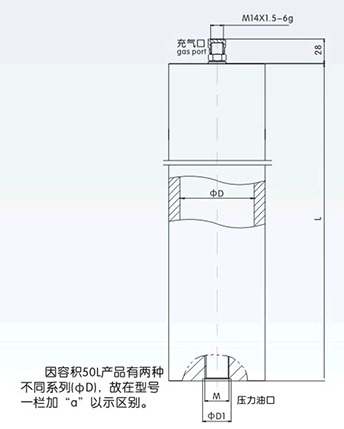

　　4.内部结构及外形尺寸

　　活塞式蓄能器结构主要由活塞(铸铁、锻钢、铸钢或铝合金等材料制成)、缸筒、端盖(油口端与氮气端)三大主体构成，其中固定在缸筒两端有油侧连接法兰和气侧连接法兰。在油侧连接法兰上设有油孔，而气侧连接法兰则上设有充气嘴。而活塞的两端各设有一单向阀，沿轴向则有导向带沟槽、储油槽、密封沟槽、储气槽和导向带沟槽。

　　5.技术规格

　　6.订货说明

　　① 订货时须写明型号代号全称，如：工作压力20Mpa，公称容量50L，直径为Φ219螺纹连接的活塞蓄能器HXQ-L50/20-H。

　　② 若对活塞式蓄能器有特殊要求时，请同我公司商洽。

　　③ 我公司保留设计更改权，对修改恕不另行通知。
