隔膜式蓄能器

　　1.产品概述

　　隔膜式蓄能器是一种液压气动系统中的储能装置。与同类产品相比，隔膜式蓄能器的最大特点是重量较轻易携带，安装方便易推广，灵敏度高作用大，结构简单易维护，并且低压消除脉动效果显著，因此在各个行业中都扮演重要角色。隔膜式蓄能器一般可以分为焊接式、螺纹式两种。其中焊接式结构简单，成本低廉;而螺纹式可以更换隔膜，提高蓄能器的利用率。

　　2.工作原理

　　隔膜式蓄能器的主要原理就是利用波义尔波义尔定律，即气体的压缩性，通过液体来压缩来进行储能工作的。开始的时候将预定压力的气体充到蓄能器中的气密隔离件的胶囊内，而胶囊的周围则是液体和液压回路相通。其能量转化方式如下：当压力升高时，液体压缩气体，液体进入隔膜式蓄能器从而储存能量;当压力下降时，压缩的气体开始膨胀，使得液体流向液压回路从而释放能量。

　　3.型号说明

　　GXQ _ ※ / ※ _ ※

　　①    ②   ③   ④

　　① 名称代号：隔膜式蓄能器

　　② 公称容积：0.16～2L

　　③ 公称压力：10～33Mpa

　　④ 工作介质：Y—液压油 R—乳化液

　　4.结构尺寸

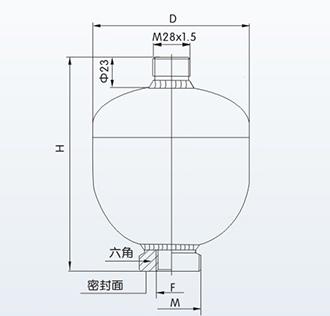

　　隔膜式蓄能器的主体结构是将两个半球紧扣，并且用中间的一张隔膜将半球内的气体和油(两者通常使用氮气和油液)分开。具体来说是由耐压钢质容器、可变形柔性材料制成的隔膜(通常由橡胶制成)、带闭合座、带闭合座等组成。隔膜式蓄能器GXQ系列的内部结构及外形尺寸如下图所示：

　　5.技术参数

　　6.注意事项

　　① 在安装前，需要检查表面是否有损坏的地方，且要仔细阅读使用说明书；

　　② 在安装时，需要注意氮气书是不是包含杂质；

　　③ 安装完后，需要对蓄能器进行调试，看看有没有问题；

　　④ 要注意的是，蓄能器的备用气囊应存放在阴凉干燥处。

　　7.订货说明

　　① 订货时须写明型号代号全称，如：隔膜式蓄能器：GXQ—1/33—Y。工作压力33Mpa，公称介质液压油。

　　② 若对隔膜式蓄能器接口尺寸有特殊要求时，请同本企业商洽。
