美国ASME蓄能器

美国ASME蓄能器

  1.型号说明Model Code

  BA(TA) – ※ / ※ –※ – ※

  ①        ②   ③   ④    ⑤

  ① 结构形式:底部拆式蓄能器:BA ①Structure:Bottom Dismantlement:BA

  顶部拆式蓄能器:TA1、TA2 Top Dismantlement:TA1、TA2

  ② 容积:0.15~15gal ②Volume: 0.15~15gal

  ③ 最高工作压力:3000PSI~5000PSI ③Maximum Operating Pressure: 3000PSI~5000PSI

  ④ 连接方式:T—螺纹连接,F—法兰连接 ④Connection Type:T-threaded connection,  F-flangde connection

  ⑤ 工作介质:O—液压油,W—水 ⑤Medium;O-hydraulic,W-water

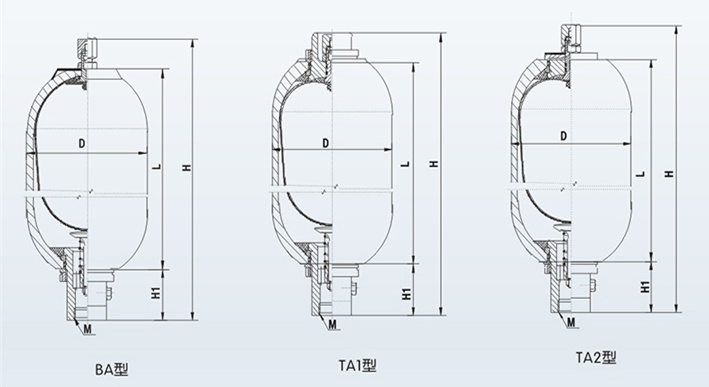

  2.内部结构及外形尺寸 Structure and Dimension

  美国ASME蓄能器结构尺寸

设计压力

Design pressure

20.7Mpa

3000psi

34.5Mpa

5000psi

实验压力

Test pressure

27Mpa

3900psi

44.9Mpa

6500psi

工作介质

Medium

油,氮气

Oil N2

工作温度

Operating

-20℃~70℃

-4F~158F

充气压力范围

Charging pressure

小于最低工作压力90%

≤90minp%

大于最高工作压力25%

≥25%maxp

连接方式

Connection type

螺纹连接6L/S

Threaded connection6L/S

法兰连接9L/S

Flanged connection9L/S

固定方式

Fixation

紧固环与支承座

Fastening ring&Supporting seat

安装方式

Installation

垂直安装

Vertically mounted


型号 /Medel

容积 VOL

尺寸 Dimensions

净量 /Netwt

H

L

H1

D

M

gal

L

in

mm

in

mm

in

mm

in

mm

NPT

IB

kg

BA-0.15/3000-※-※

0.15

0.6

12.6

320

7.48

190

2

51

3.5

89

3/4"

8.8

4

BA-0.25/3000-※-※

0.25

1

12.6

320

7.48

190

4.5

114

10.8

4.9

BA-0.6/3000-※-※

0.6

2.5

16.54

420

11.02

280

2.6

66

6

152

11/4"

30

14

BA-1.0/3000-※-※

1

4

20.87

530

15.35

390

40

18

BA(TA)-2.5/3000-※-※

2.5

10

21.56

550

16.14

410

3.5

89

9

229

2"

81

37

BA(TA)-5/3000-※-※

5

20

33.46

850

27.95

710

125

57

BA(TA)-8/3000-※-※

8

32

47.64

1210

42.13

1070

154

70

BA(TA)-10/3000-※-※

10

40

56.70

1440

51.18

1300

209

95

BA(TA)-11/3000-※-※

11

44

61.42

1560

55.9

1420

227

103

BA(TA)-14/3000-※-※

14

56

75.60

1920

70.08

1780

275

125

BA(TA)-15/3000-※-※

15

60

80.31

2040

74.8

1900

293

133


型号

Model

容积

VOL

尺寸Dimensions

净量

Netwt

H

L

H1

D

M

gal

L

in

mm

in

mm

in

mm

in

mm

NPT

IB

kg

BA-0.15/5000-※-※

0.15

0.6

12.99

330

7.87

200

2

51

3.5

89

3/4"

10

4.5

BA-0.25 /5000-※-※

0.25

1

12.99

330

7.87

200

4.5

114

12

5.4

BA-0.6/5000-※-※

0.6

2.5

17.32

440

11.81

300

2.6

66

6

152

11/4"

35

16

BA-1.0/5000-※-※

1

4

21.65

550

16.14

410

45

21

BA-2.5/5000-※-※



2.5

10

23.23

590

17.76

450

3.5

89

9

229

2"

112

51

21.26

540

15.75

400

9.65

245

112

51

BA-5/5000-※-※



5

20

35.83

910

30.31

770

9

229

174

79

32.68

830

27.17

690

9.65

245

176

80

BA-8/5000-※-※



8

32

51.57

1310

46.06

1170

9

229

249

113

46.46

1180

40.94

1040

9.65

245

253

115

BA-10/5000-※-※



10

40

61.46

1560

55.91

1420

9

229

295

134

55.12

1400

49.61

1260

9.65

245

304

138

BA-11/5000-※-※

11

44

66.54

1690

61.02

1550

9

229

319

145

59.84

1520

54.33

1380

9.65

245

330

150

BA-14/5000-※-※



14

56

81.89

2080

76.38

1940

9

229

394

179

73.62

1870

68.11

1730

9.65

245

370

186

BA-15/5000-※-※

15

60

87.01

2210

81.50

2070

9

229

418

190

78.35

1990

78.35

1850

9.65

245

436

198

  注:1、BA:为底部拆式蓄能器, TA:为顶部拆式蓄能器

  2、客户如需要加大流量或要求作顶部修理的其他型式尺寸的蓄能器可订购生产。

  Note:1、BA:Bottom dismantlement TA:Top dismantlement

  2、Special accumulators not in the list with increased flowrate top dismantlement can be ordered
